Redis数据结构总结-跳表

草稿难度：中级#Redis

原文：CSDN（历史文章导入，当前状态为草稿）

前言

普通链表的时间复杂度很有意思,增删改都是O(1),只有查是O(n).
而且无论这个链表元素是否有序,查询时间复杂度都是O(n),这就很让人沮丧了.
如果是数据的话,元素有序我们可以去用二分法,那就快很多了.
但是链表的查询让人有点绝望.
难道一点办法都没有吗?
如果链表是有序的,还是有办法的,新的数据结构-跳表!

什么是跳表

链表在查找元素的时候，因为需要逐一查找，所以查询效率非常低，时间复杂度是O(N)，于是就出现了跳表。
跳表是在链表基础上改进过来的，实现了一种「多层」的有序链表，这样的好处是能快读定位数据.

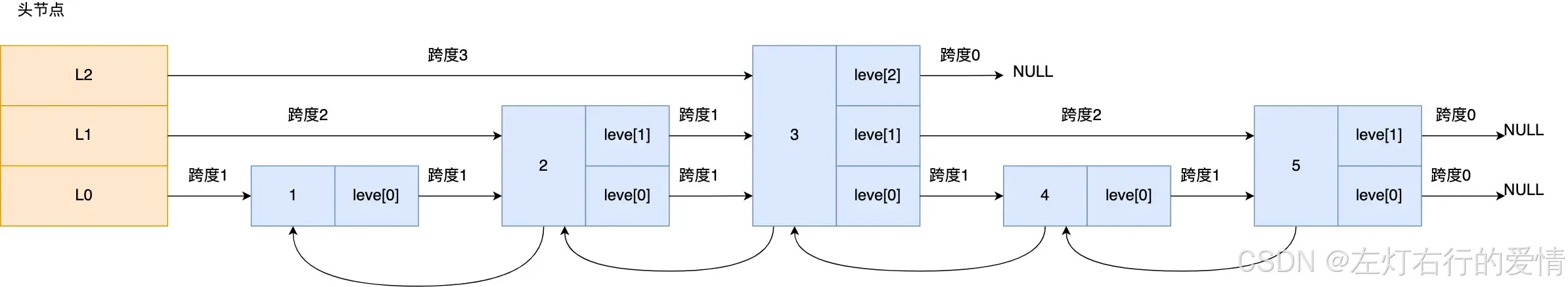

跳表示例图如下,层级为 3 的跳表::
在这里插入图片描述
图中头节点有 L0~L2 三个头指针，分别指向了不同层级的节点，然后每个层级的节点都通过指针连接起来：

L0 层级共有 5 个节点，分别是节点1、2、3、4、5；
L1 层级共有 3 个节点，分别是节点 2、3、5；
L2 层级只有 1 个节点，也就是节点 3 。
如果我们要在链表中查找节点 4 这个元素，只能从头开始遍历链表，需要查找 4 次.
使用了跳表后，只需要查找 2 次就能定位到节点 4:

在头节点直接从 L2 层级跳到节点 3
再往前遍历找到节点 4。
这个查找过程就是在多个层级上跳来跳去，最后定位到元素。当数据量很大时，跳表的查找复杂度就是 O(logN)。
这是个什么概念呢?
假设我们要找的是1024的话，你会发现原始链表要查1024次最后得到这个元素，那么这里的话就只需要查（2的10次方是1024次）十次这样一个数量级。
但是!
在现实中我们在用跳表的情况下，它会由于这个元素的增加和删除而导致的它的索引的话，有些数它并不是完全非常工整的，最后经过多次改动后，它最后索引有些地方会跨几步，有些地方会少只跨两步，这是因为里面的一些元素会被增加和删除了，而且它的维护成本相对较高，也是说当你增加一个元素，你会把它的索引要更新一遍，你要删除一个元素，也需要把它的索引更新一遍。在这种过程中它在增加和删除的话，它的时间复杂度就会变成 O(logn) 了。
在跳表中查询任意数据的时平均时间复杂度就是 O(logn)。

跳表数据结构

跳表节点是怎么实现多层级的呢？这就需要看「跳表节点」的数据结构了,如下:

typedef struct zskiplistNode {
    // 后退指针
    struct zskiplistNode *backward;
    // 分值
    double score;
    // 成员对象
    robj *obj;
    // 层
    struct zskiplistLevel {
        // 前进指针
        struct zskiplistNode *forward;
        // 跨度
        unsigned int span;
    } level[];
} zskiplistNode;

Zset 对象要同时保存「元素」和「元素的权重」.
所以对应到跳表上就是:[sds 类型的 ele 变量]和 [double 类型的 score 变量].

层

跳跃表节点的 level 数组可以包含多个元素，每个元素都包含一个指向其他节点的指针，程序可以通过这些层来加快访问其他节点的速度，一般来说，层的数量越多，访问其他节点的速度就越快。

层的创建规则
根据幂次定律（power law，越大的数出现的概率越小）随机生成一个介于 1 和 32 之间的值作为 level 数组的大小，这个大小就是层的“高度”。

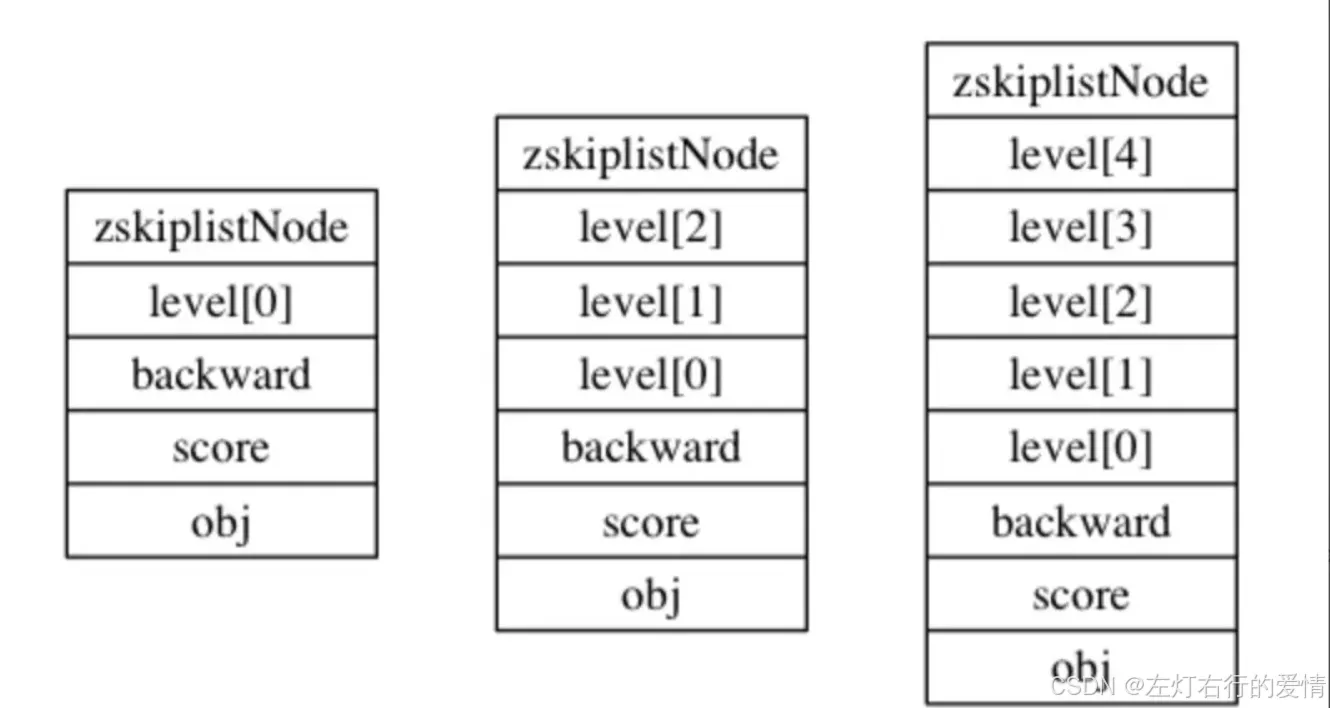

下图分别展示了三个高度为 1 层、 3 层和 5 层的节点，因为 C 语言的数组索引总是从 0 开始的，所以节点的第一层是 level[0] ，而第二层是 level[1] ，以此类推。

前进指针

每个层都有一个指向表尾方向的前进指针（level[i].forward 属性），用于从表头向表尾方向访问节点。

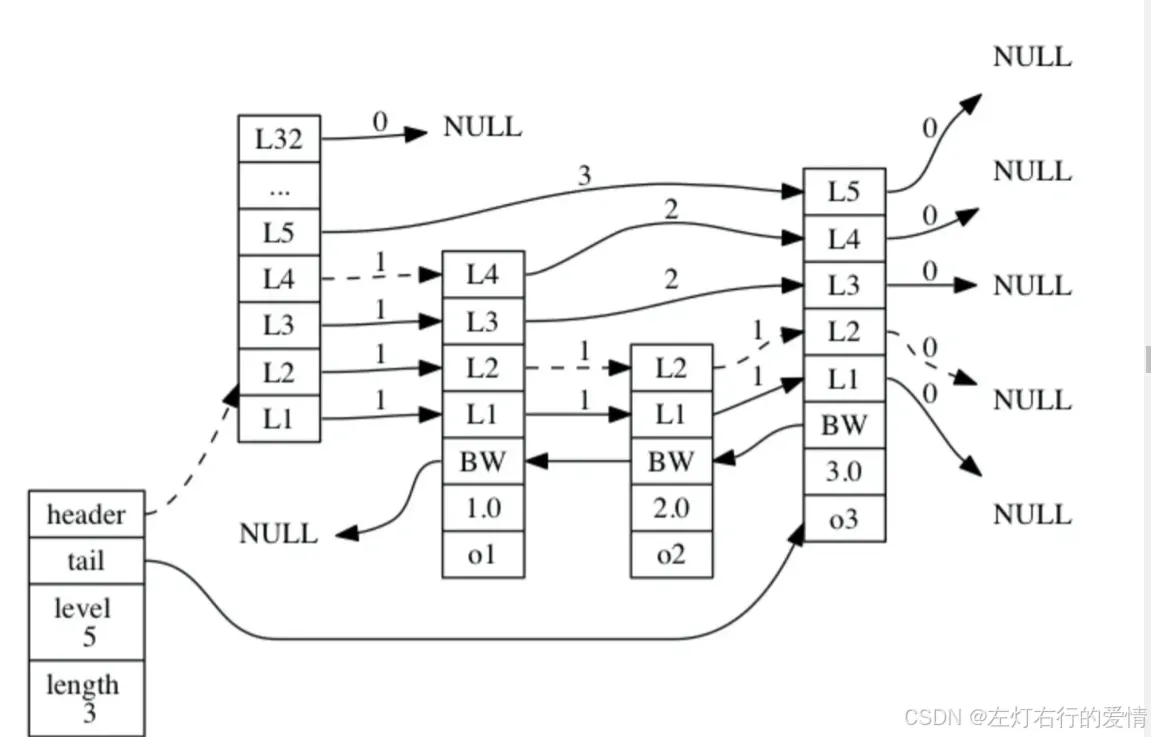

下图中虚线代表前进方向
在这里插入图片描述

迭代程序首先访问跳跃表的第一个节点（表头），然后从第四层的前进指针移动到表中的第二个节点。
在第二个节点时，程序沿着第二层的前进指针移动到表中的第三个节点。
在第三个节点时，程序同样沿着第二层的前进指针移动到表中的第四个节点。
当程序再次沿着第四个节点的前进指针移动时，它碰到一个 NULL ，程序知道这时已经到达了跳跃表的表尾，于是结束这次遍历。

后退指针

节点的后退指针（backward 属性）用于从表尾向表头方向访问节点：跟可以一次跳过多个节点的前进指针不同，因为每个节点只有一个后退指针，所以每次只能后退至前一个节点。

跨度

层的跨度（level[i].span 属性）用于记录两个节点之间的距离：

两个节点之间的跨度越大，它们相距得就越远。
指向 NULL 的所有前进指针的跨度都为 0 ，因为它们没有连向任何节点。
跨度是用来计算排位（rank）的： 在查找某个节点的过程中，将沿途访问过的所有层的跨度累计起来，得到的结果就是目标节点在跳跃表中的排位。
举个例子:

查找图中节点 3 在跳表中的排位，从头节点开始查找节点 3，查找的过程只经过了一个层（L2），并且层的跨度是 3，所以节点 3 在跳表中的排位是 3。
再举个例子:
如下用虚线标记了在跳跃表中查找分值为 2.0 、成员对象为 o2 的节点时，沿途经历的层：在查找节点的过程中，程序经过了两个跨度为 1 的节点，因此可以计算出，目标节点在跳跃表中的排位为 2 。

分值和成员

节点的分值（score 属性）是一个 double 类型的浮点数，跳跃表中的所有节点都按分值从小到大来排序。
节点的成员对象（obj 属性）是一个指针，它指向一个字符串对象，而字符串对象则保存着一个 SDS（简单动态字符串）值。
在同一个跳跃表中，各个节点保存的成员对象必须是唯一的，但是多个节点保存的分值却可以是相同的：分值相同的节点将按照成员对象在字典序中的大小来进行排序，成员对象较小的节点会排在前面（靠近表头的方向），而成员对象较大的节点则会排在后面（靠近表尾的方向）。

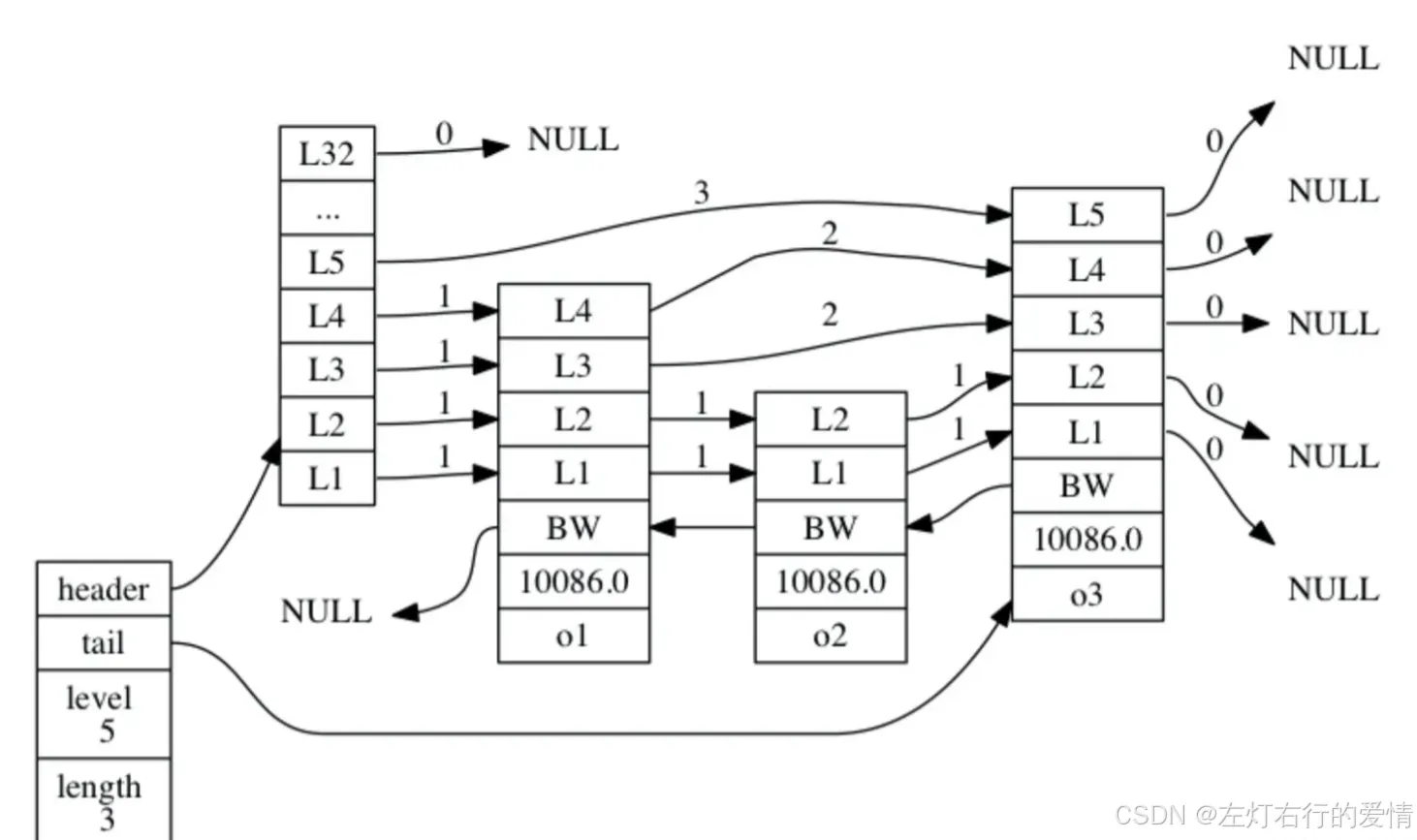

举个例子，在下图所示的跳跃表中，三个跳跃表节点都保存了相同的分值 10086.0 ，但保存成员对象 o1 的节点却排在保存成员对象 o2 和 o3 的节点之前，而保存成员对象 o2 的节点又排在保存成员对象 o3 的节点之前，由此可见， o1 、 o2 、 o3 三个成员对象在字典中的排序为 o1 <= o2 <= o3 。

跳跃表

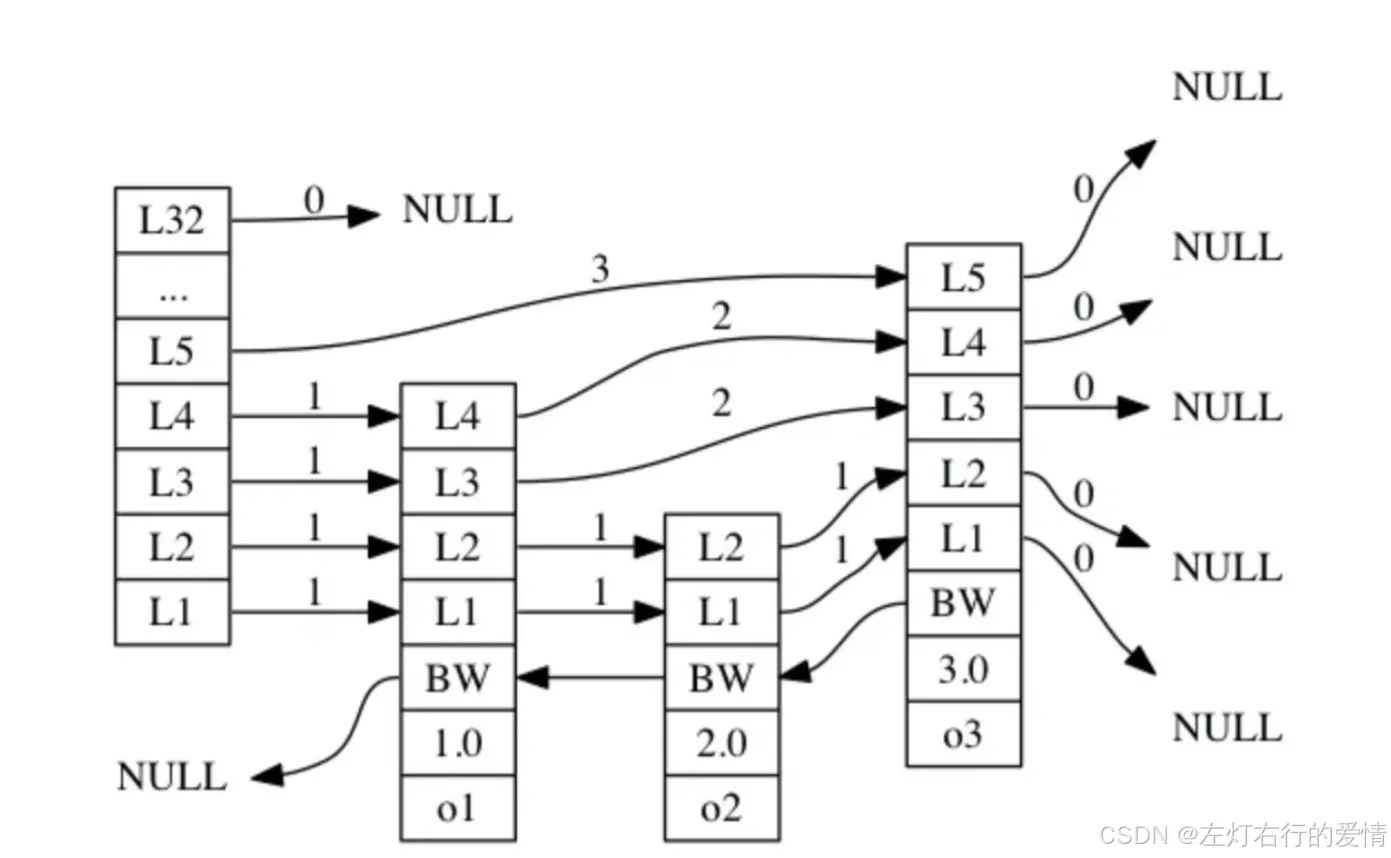

仅靠多个跳跃表节点就可以组成一个跳跃表,如下图:
在这里插入图片描述

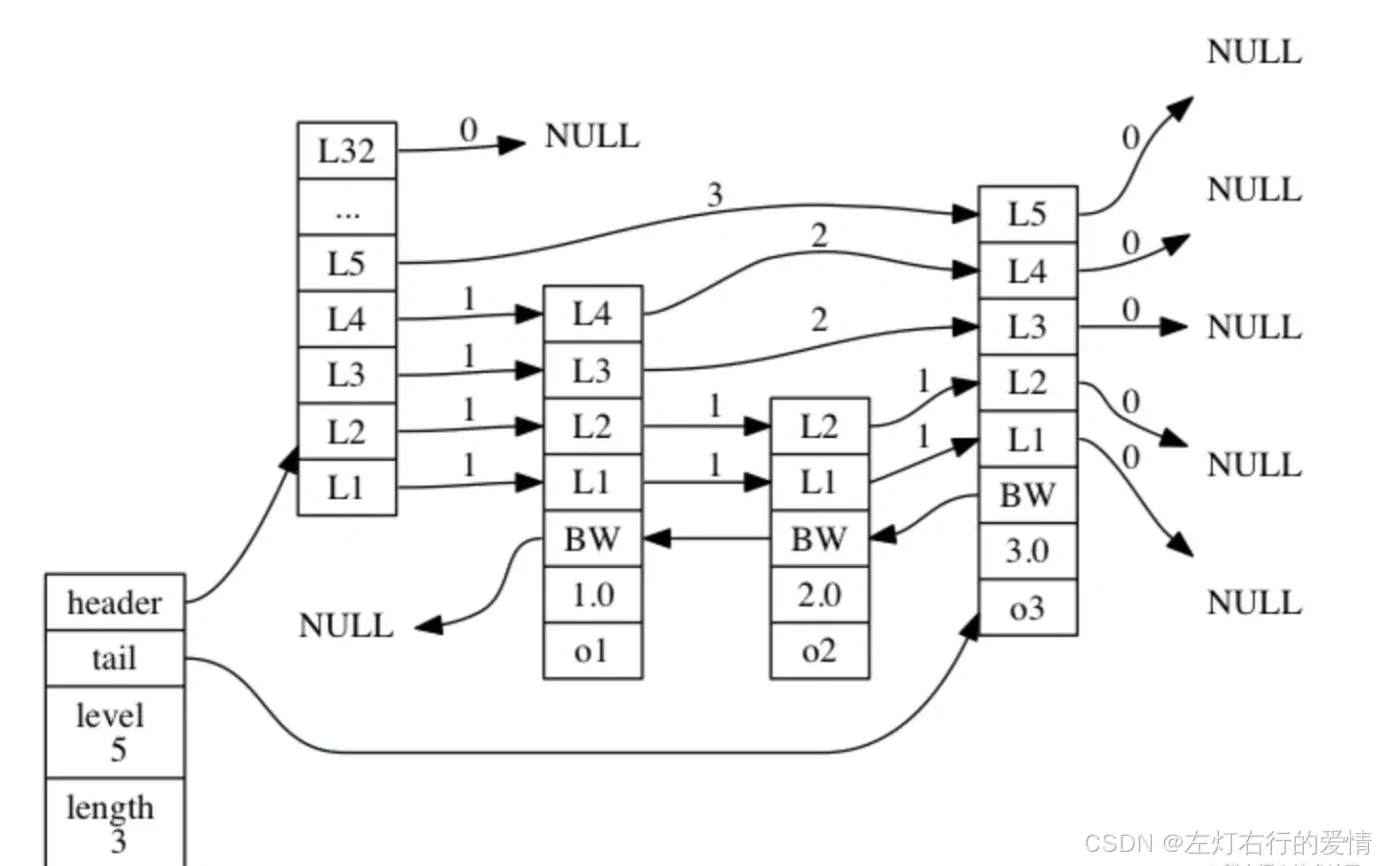

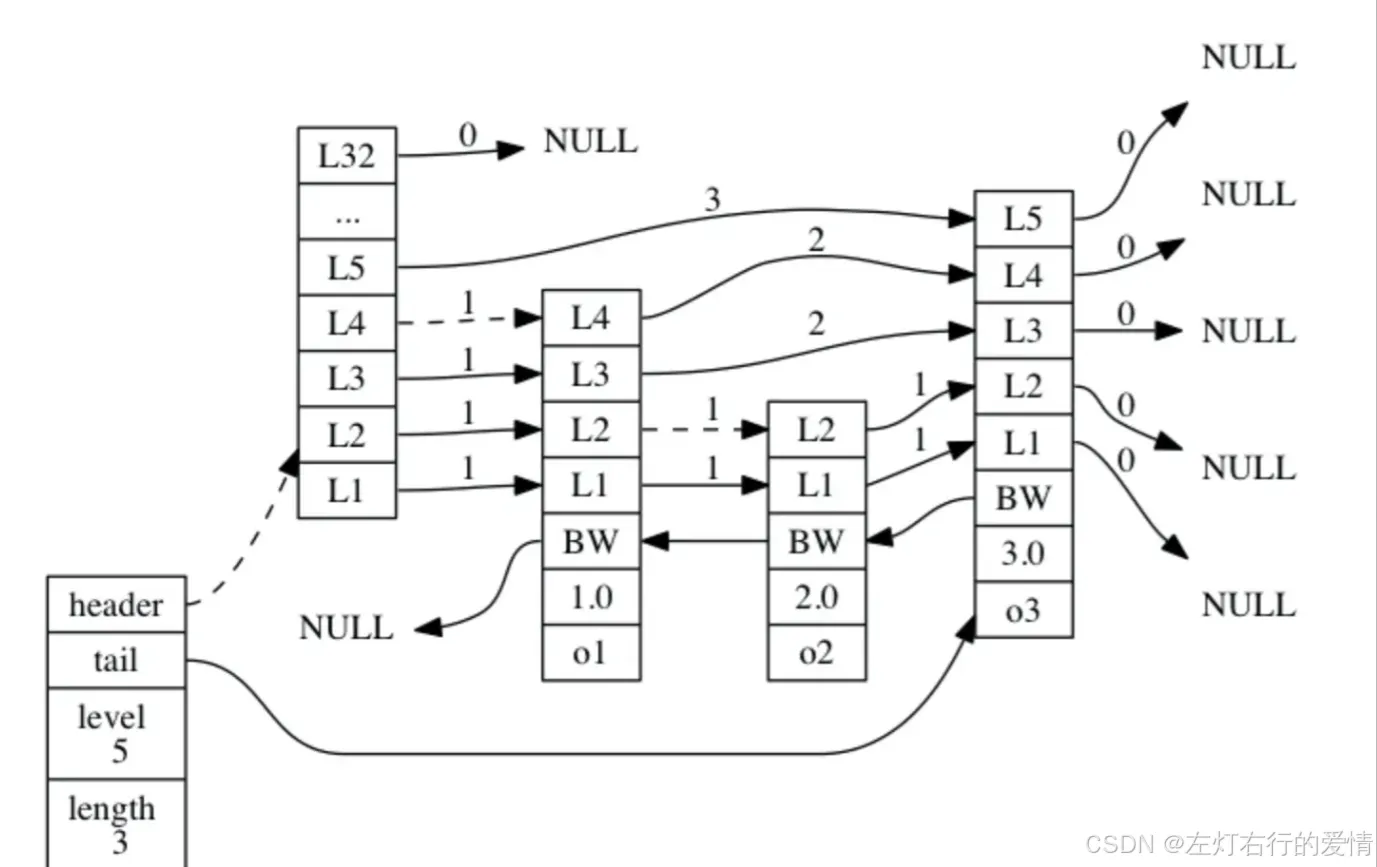

但是不太好管理,所以Redis通过使用一个 zskiplist 结构来持有这些节点，程序可以更方便地对整个跳跃表进行处理，比如快速访问跳跃表的表头节点和表尾节点，又或者快速地获取跳跃表节点的数量（也即是跳跃表的长度）等信息，如下图:
在这里插入图片描述
zskiplist结构的定义如下:

typedef struct zskiplist {

    // 表头节点和表尾节点
    struct zskiplistNode *header, *tail;

    // 表中节点的数量
    unsigned long length;

    // 表中层数最大的节点的层数
    int level;

} zskiplist;

header 和 tail 指针分别指向跳跃表的表头和表尾节点，通过这两个指针，程序定位表头节点和表尾节点的复杂度为 O(1) 。
通过使用 length 属性来记录节点的数量，程序可以在 O(1) 复杂度内返回跳跃表的长度。
level 属性则用于在 O(1) 复杂度内获取跳跃表中层高最大的那个节点的层数量，注意表头节点的层高并不计算在内。

跳表节点查询过程

查找一个跳表节点的过程时，跳表会从头节点的最高层开始，逐一遍历每一层。在遍历某一层的跳表节点时，会用跳表节点中的 SDS 类型的元素和元素的权重来进行判断，共有两个判断条件:

当前节点权重<目标权重,跳表访问该层下一个节点
当前节点权重=目标权重,且当前节点SDS类型数据<目标数据,跳表访问该层的下一个节点.
如果都不满足,或者下一个节点为null.
跳过会使用该level的下一层指针,跳到下一层继续查找.

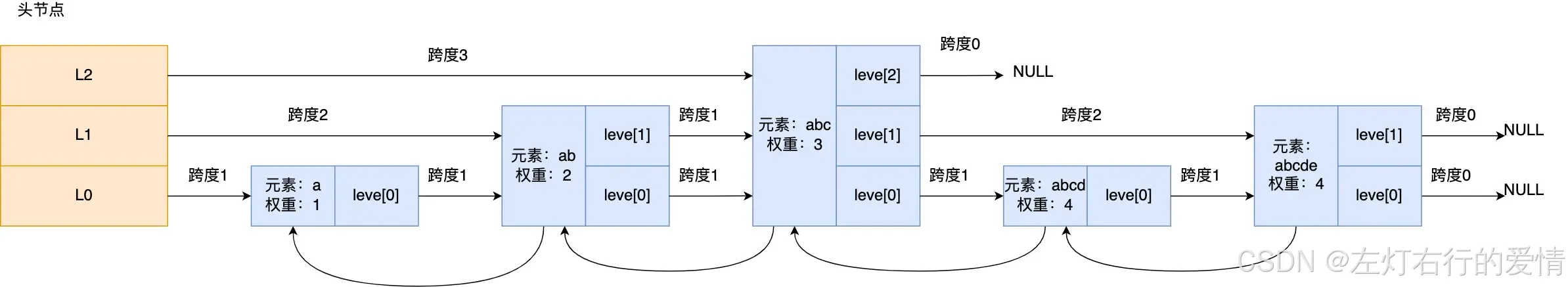

举例:下图有个 3 层级的跳表
在这里插入图片描述
如果要查找「元素：abcd，权重：4」的节点，查找的过程是这样的:

先从头节点的最高层开始L2 指向了「元素：abc，权重：3」节点,但是这个节点的权重比要查找节点的小,所以要访问该层上的下一个节点；
该层的下一个节点是空节点,于是就会跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[1];
「元素：abc，权重：3」节点的 leve[1] 的下一个指针指向了「元素：abcde，权重：4」的节点,这下权重相等,那就要判断SDS类型数据了,判断发现当前节点的 SDS 类型数据>要查找的数据.这时两个条件都不满足(当前权重<目标权重且数据=目标数据),跳到下一层到level[0].
「元素：abc，权重：3」节点的 leve[0] 的下一个指针指向了「元素：abcd，权重：4」的节点，该节点正是要查找的节点，查询结束。

跳表节点层数设置

跳表的相邻两层的节点数量的比例会影响跳表的查询性能。
举个例子，下图的跳表，第二层的节点数量只有 1 个，而第一层的节点数量有 6 个。
在这里插入图片描述
如果想要查询节点 6，那基本就跟链表的查询复杂度一样，就需要在第一层的节点中依次顺序查找，复杂度就是 O(N) 了。所以，为了降低查询复杂度，我们就需要维持相邻层结点数间的关系.
跳表的相邻两层的节点数量最理想的比例是 2:1，查找复杂度可以降低到 O(logN)。

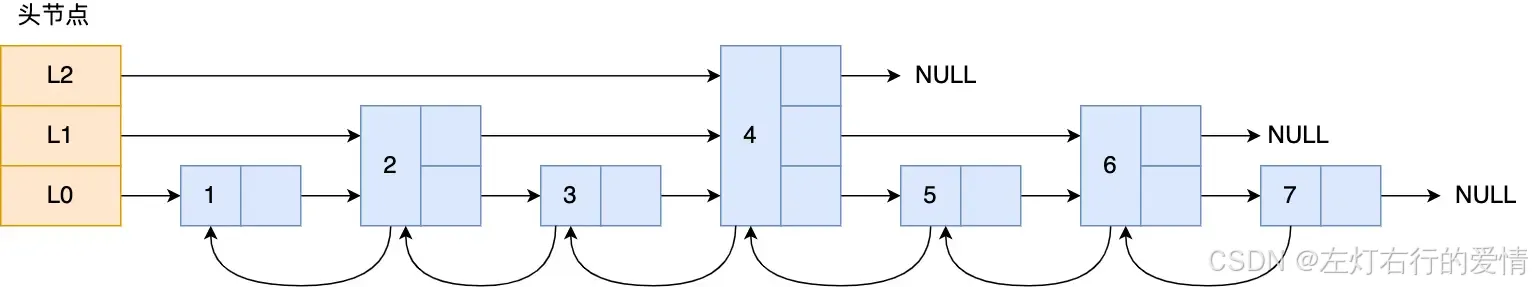

下图的跳表就是，相邻两层的节点数量的比例是 2 : 1。
在这里插入图片描述
那么什么时候增加层数呢?
Redis 则采用一种巧妙的方法是，跳表在创建节点的时候，随机生成每个节点的层数.

跳表在创建节点时候，会生成范围为[0-1]的一个随机数，如果这个随机数小于 0.25（相当于概率 25%），那么层数就增加 1 层，然后继续生成下一个随机数,直到随机数的结果大于 0.25 结束，最终确定该节点的层数。

图中的跳表的「头节点」都是 3 层高，但是其实如果层高最大限制是 64，那么在创建跳表「头节点」的时候，就会直接创建 64 层高的头节点。

为什么用跳表而不用平衡树

从算法实现难度上来比较，跳表比平衡树要简单得多。
平衡树的插入和删除操作可能引发子树的调整，逻辑复杂,而跳表的插入和删除只需要修改相邻节点的指针，操作简单又快速。
从内存占用上来比较，跳表比平衡树更灵活一些。
平衡树每个节点包含 2 个指针（分别指向左右子树）,而跳表平均每个节点大概是1.3个
