前言

Hash 表是一种非常关键的数据结构。
比如在数据库系统中，Hash 表被用来辅助 SQL 查询。
而对于 Redis 键值数据库来说，Hash 表既是键值对中的一种值类型，同时，Redis 也使用一个全局 Hash 表来保存所有的键值对，从而既满足应用存取 Hash 结构数据需求，又能提供快速查询功能。
Hash 表应用如此广泛的一个重要原因，就是从理论上来说，它能以 O(1) 的复杂度快速查询数据。
Hash 表通过 Hash 函数的计算，就能定位数据在表中的位置，紧接着可以对数据进行操作，这就使得数据操作非常快速。
但是在实际应用 Hash 表时，当数据量不断增加，它的性能就经常会受到哈希冲突和 rehash 开销的影响。
而这两个问题的核心，其实都来自于 Hash 表要保存的数据量，超过了当前 Hash 表能容纳的数据量。
Redis 为我们提供了一个经典的 Hash 表实现方案。
针对哈希冲突，Redis 采用了链式哈希，在不扩容哈希表的前提下，将具有相同哈希值的数据链接起来，以便这些数据在表中仍然可以被查询到；
对于 rehash 开销，Redis 实现了渐进式 rehash 设计，进而缓解了 rehash 操作带来的额外开销对系统的性能影响。

什么是全局哈希表

Redis的全局哈希表是一个内部数据结构，用于存储Redis服务器中的所有键值对。全局哈希表通常是一个由哈希桶组成的数组。每个哈希桶可以保存一个或多个键值对，这些键值对通过哈希函数映射到特定的哈希桶中。当发生哈希冲突（即多个键哈希到同一个桶）时，Redis会使用链表或其他数据结构来解决冲突。
一个哈希表就是一个数组，数组每个元素叫哈希桶，每个哈希桶保存键值对数据。然而哈希桶中的元素不是 value 本身，而是指向 value 的指针，即 value 存储的内存地址.

哈希结构设计

typedef struct dictht{
    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    //总是等于 size-1
    unsigned long sizemask;
    //该哈希表已有节点的数量
    unsigned long used;

}dictht

哈希表是由数组 table 组成，table 中每个元素都是指向 dict.h/dictEntry 结构，dictEntry 结构定义如下：

typedef struct dictEntry{
     //键
     void *key;
     //值
     union{
          void *val;
          uint64_tu64;
          int64_ts64;
     }v;

     //指向下一个哈希表节点，形成链表
     struct dictEntry *next;
}dictEntry

在 dictEntry 结构体中，键值对的值是由一个联合体 v 定义的。这个联合体 v 中包含了指向实际值的指针 *val，还包含了无符号的 64 位整数、有符号的 64 位整数，以及 double 类的值。
我之所以要提醒你注意这里，其实是为了说明，这种实现方法是一种节省内存的开发小技巧，非常值得学习。
因为当值为整数或双精度浮点数时，由于其本身就是 64 位，就可以不用指针指向了，而是可以直接存在键值对的结构体中，这样就避免了再用一个指针，从而节省了内存空间。

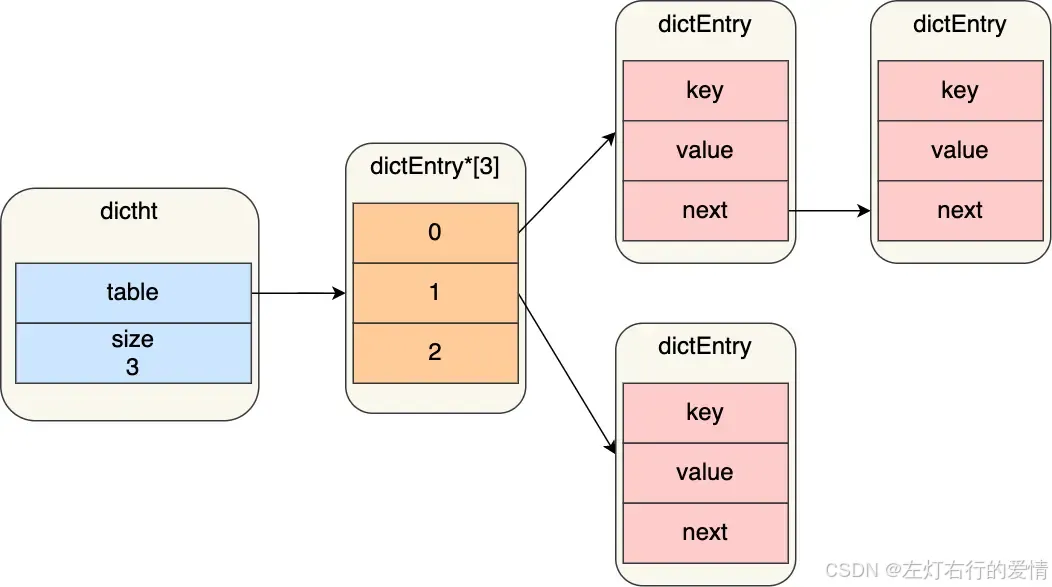

注意这里还有一个指向下一个哈希表节点的指针，我们知道哈希表最大的问题是存在哈希冲突，如何解决哈希冲突，有开放地址法和链地址法。这里采用的便是链地址法，通过next这个指针可以将多个哈希值相同的键值对连接在一起，用来解决哈希冲突。
在这里插入图片描述

哈希冲突

哈希表实际上是一个数组，数组里每一个元素就是一个哈希桶。
当一个键值对的键经过 Hash 函数计算后得到哈希值，再将(哈希值 % 哈希表大小)取模计算，得到的结果值就是该 key-value 对应的数组元素位置，也就是第几个哈希桶。
有个例子:

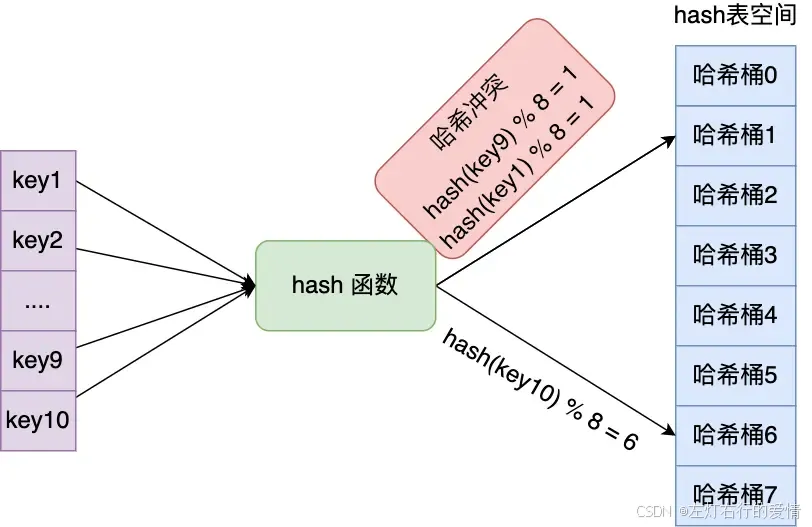

有一个可以存放 8 个哈希桶的哈希表。key1 经过哈希函数计算后，再将「哈希值 % 8 」进行取模计算，结果值为 1，那么就对应哈希桶 1，类似的，key9 和 key10 分别对应哈希桶 1 和桶 6。
在这里插入图片描述

链式哈希

所谓的链式哈希，就是用一个链表把映射到 Hash 表同一桶中的键给连接起来。下面我们就来看看 Redis 是如何实现链式哈希的，以及为何链式哈希能够帮助解决哈希冲突。
Redis 在每个 dictEntry 的结构设计中，除了包含指向键和值的指针，还包含了指向下一个哈希项的指针.
因此多个哈希表节点可以用 next 指针构成一个单项链表，被分配到同一个哈希桶上的多个节点可以用这个单项链表连接起来，这样就解决了哈希冲突。
举个例子:

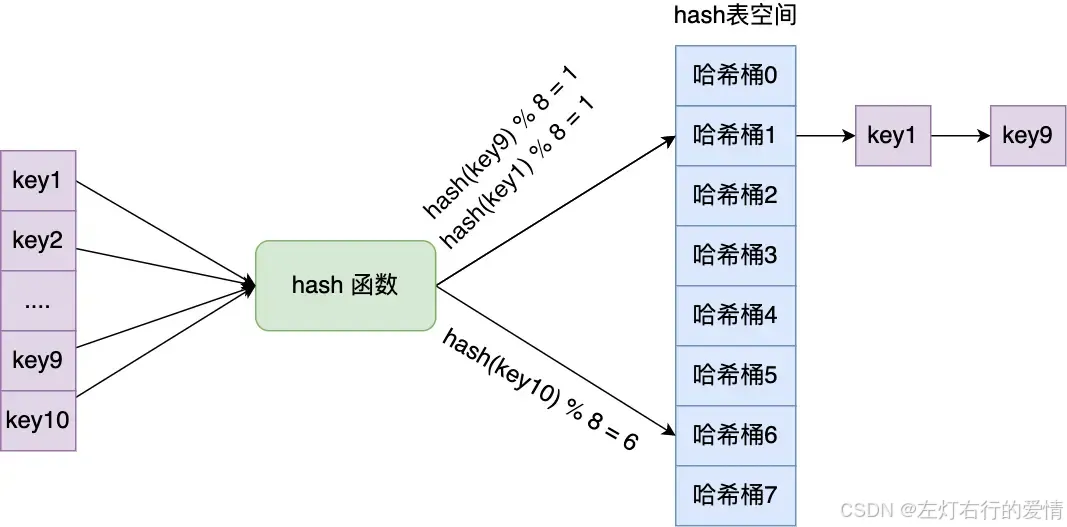

key1 和 key9 经过哈希计算后，都落在同一个哈希桶，链式哈希的话，key1 就会通过 next 指针指向 key9，形成一个单向链表。
在这里插入图片描述
链式哈希局限性也很明显，随着链表长度的增加，在查询这一位置上的数据的耗时就会增加，毕竟链表的查询的时间复杂度是 O(n)。
要想解决这一问题，就需要进行 rehash，也就是对哈希表的大小进行扩展。

rehash

rehash 操作，其实就是指扩大 Hash 表空间。而 Redis 实现 rehash 的基本思路是这样的：

两个哈希表

Redis 准备了两个哈希表，用于 rehash 时交替保存数据。

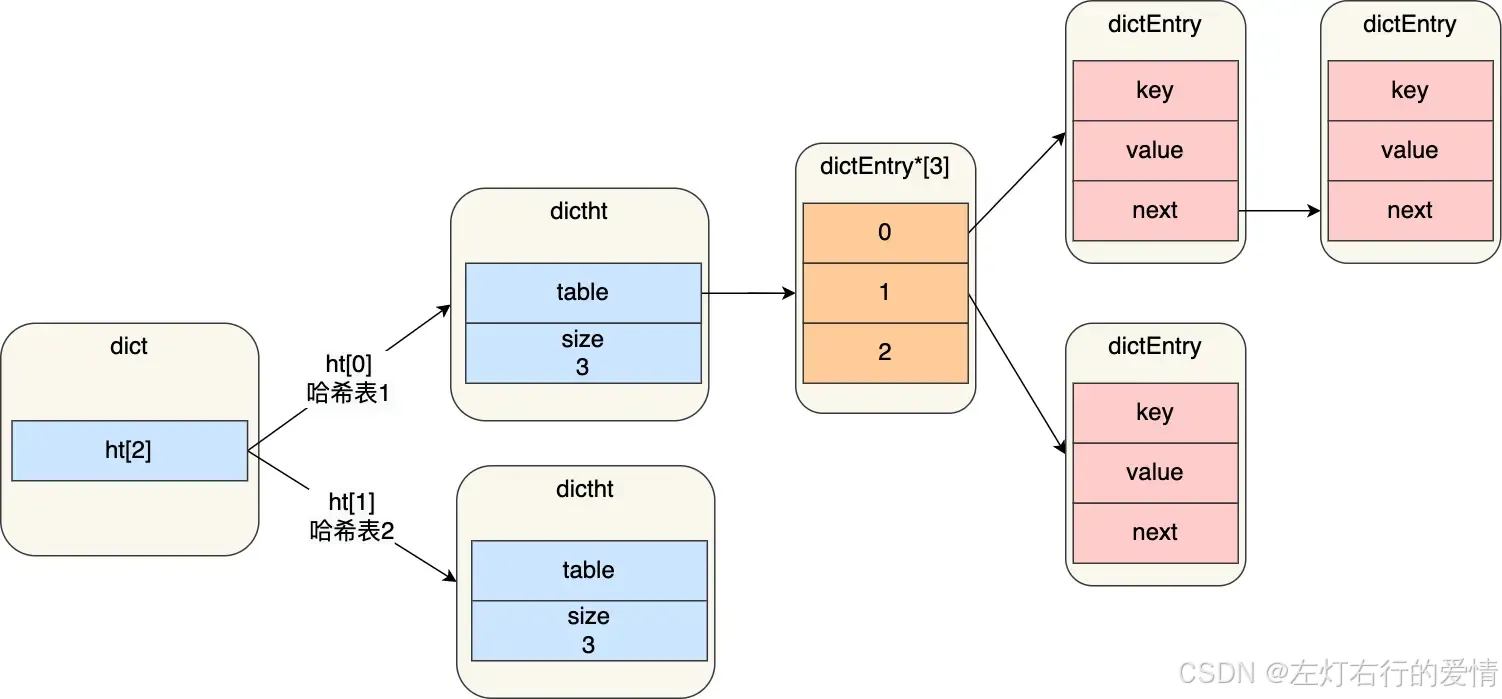

Redis 在 dict.h 文件中使用 dictht 结构体定义了 Hash 表。不过，在实际使用 Hash 表时，Redis 又在 dict.h 文件中，定义了一个 dict 结构体。这个结构体中有一个数组（ht[2]），包含了两个 Hash 表 ht[0]和 ht[1]。dict 结构体的代码定义如下所示：

typedef struct dict {
    …
    dictht ht[2]; //两个Hash表，交替使用，用于rehash操作
    long rehashidx; //Hash表是否在进行rehash的标识，-1表示没有进行rehash
    …
} dict;

在这里插入图片描述
在正常服务请求阶段，插入的数据，都会写入到「哈希表 1」，此时的「哈希表 2 」并没有被分配空间

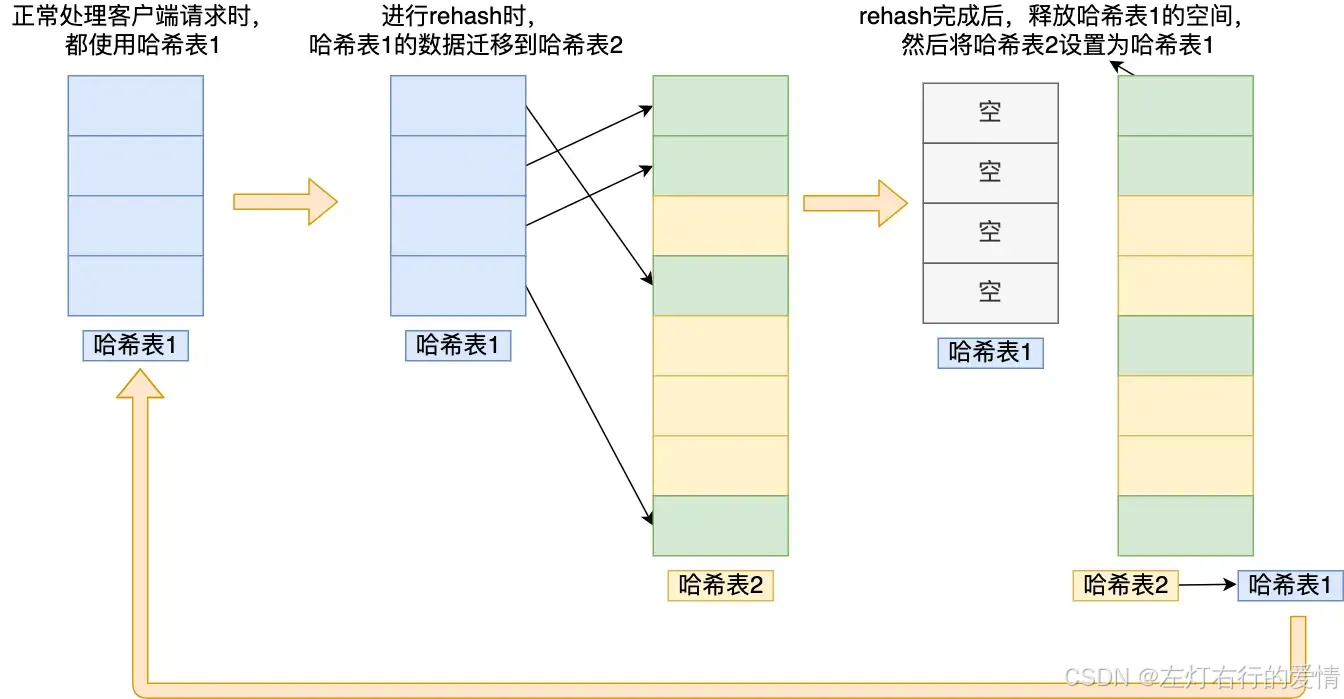

两个表的交替使用流程:

给「哈希表 2」分配空间，一般会比「哈希表 1」大一倍（两倍的意思）；
将「哈希表 1 」的数据迁移到「哈希表 2」中；
迁移完成后，「哈希表 1 」的空间会被释放，并把「哈希表 2」设置为「哈希表 1」，然后在「哈希表 2」新创建一个空白的哈希表，为下次 rehash 做准备。

在这里插入图片描述
看起来挺合理的,但是在第二步的时候有问题,如果「哈希表 1 」的数据量非常大，那么在迁移至「哈希表 2 」的时候，因为会涉及大量的数据拷贝，此时可能会对 Redis 造成阻塞，无法服务其他请求。

渐进式rehash

将数据的迁移的工作不再是一次性迁移完成，而是分多次迁移。
迁移步骤如下:

给「哈希表 2」分配空间；
在 rehash 进行期间，每次哈希表元素进行新增、删除、查找或者更新操作时，Redis 除了会执行对应的操作之外，还会顺序将「哈希表 1 」中索引位置上的所有 key-value 迁移到「哈希表 2」上；
随着处理客户端发起的哈希表操作请求数量越多，最终在某个时间点会把「哈希表 1 」的所有 key-value 迁移到「哈希表 2」，从而完成 rehash 操作。
这样就巧妙地把一次性大量数据迁移工作的开销，分摊到了多次处理请求的过程中,避免了一次性 rehash 的耗时操作。
在渐进式 rehash 进行期间，哈希表元素的删除、查找、更新等操作都会在这两个哈希表进行。
比如，查找一个 key 的值的话，先会在「哈希表 1」里面进行查找，如果没找到，就会继续到哈希表 2 里面进行找到。
另外在渐进式 rehash 进行期间，新增一个 key-value 时，会被保存到「哈希表 2 」里面.

rehash触发条件

简单版本

rehash 的触发条件跟**负载因子（load factor）**有关系。
在这里插入图片描述
触发 rehash 操作的条件，主要有两个：

负载因子≥1,且没有执行 RDB 快照或没有进行 AOF 重写的时候
负载因子≥5,说明哈希冲突非常严重了，不管有没有有在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作

进阶版本

Redis 用来判断是否触发 rehash 的函数是_dictExpandIfNeeded。

_dictExpandIfNeeded 函数中定义了三个扩容条件。

条件一：ht[0]的大小为 0。
条件二：ht[0]承载的元素个数已经超过了 ht[0]的大小，同时 Hash 表可以进行扩容。
条件三：ht[0]承载的元素个数，是 ht[0]的大小的 dict_force_resize_ratio 倍，其中，dict_force_resize_ratio 的默认值是 5。
代码如下:

//如果Hash表为空，将Hash表扩为初始大小
if (d->ht[0].size == 0)
   return dictExpand(d, DICT_HT_INITIAL_SIZE);

//如果Hash表承载的元素个数超过其当前大小，并且可以进行扩容，或者Hash表承载的元素个数已是当前大小的5倍
if (d->ht[0].used >= d->ht[0].size &&(dict_can_resize ||
              d->ht[0].used/d->ht[0].size > dict_force_resize_ratio))
{
    return dictExpand(d, d->ht[0].used*2);
}

你可能要问了，这里的 dict_can_resize 变量值是啥呀？其实，这个变量值是在 dictEnableResize 和 dictDisableResize 两个函数中设置的，它们的作用分别是启用和禁止哈希表执行 rehash 功能，如下所示：

void dictEnableResize(void) {
    dict_can_resize = 1;
}

void dictDisableResize(void) {
    dict_can_resize = 0;
}

然后，这两个函数又被封装在了 updateDictResizePolicy 函数中。
updateDictResizePolicy 函数是用来启用或禁用 rehash 扩容功能的，这个函数调用 dictEnableResize 函数启用扩容功能的条件是：当前没有 RDB 子进程，并且也没有 AOF 子进程。这就对应了 Redis 没有执行 RDB 快照和没有进行 AOF 重写的场景。你可以参考下面给出的代码：

void updateDictResizePolicy(void) {
    if (server.rdb_child_pid == -1 && server.aof_child_pid == -1)
        dictEnableResize();
    else
        dictDisableResize();
}

好，到这里我们就了解了 _dictExpandIfNeeded 对 rehash 的判断触发条件，那么现在，我们再来看下 Redis 会在哪些函数中，调用 _dictExpandIfNeeded 进行判断。
首先，通过在dict.c文件中查看 _dictExpandIfNeeded 的被调用关系，我们可以发现，_dictExpandIfNeeded 是被 _dictKeyIndex 函数调用的，而 _dictKeyIndex 函数又会被 dictAddRaw 函数调用，然后 dictAddRaw 会被以下三个函数调用:

dictAdd：用来往 Hash 表中添加一个键值对。
dictRelace：用来往 Hash 表中添加一个键值对，或者键值对存在时，修改键值对。
dictAddorFind：直接调用 dictAddRaw。

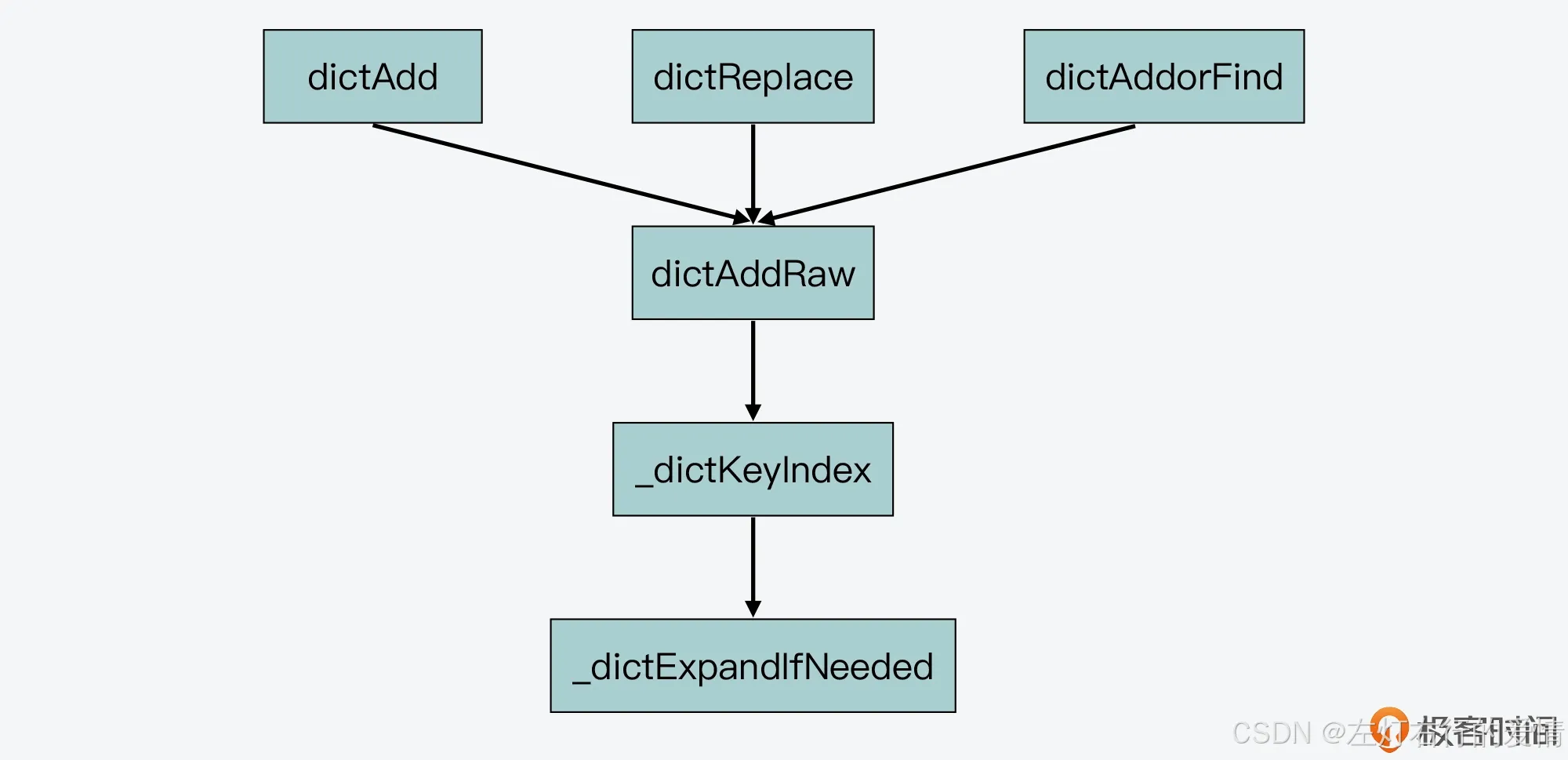

因此，当我们往 Redis 中写入新的键值对或是修改键值对时，Redis 都会判断下是否需要进行 rehash。这里你可以参考下面给出的示意图，其中就展示了 _dictExpandIfNeeded 被调用的关系,如下图:

简而言之，Redis 中触发 rehash 操作的关键，就是 _dictExpandIfNeeded 函数和 updateDictResizePolicy 函数。_dictExpandIfNeeded 函数会根据 Hash 表的负载因子以及能否进行 rehash 的标识，判断是否进行 rehash，而 updateDictResizePolicy 函数会根据 RDB 和 AOF 的执行情况，启用或禁用 rehash。

扩容会扩多大呢

rehash 对 Hash 表空间的扩容是通过调用 dictExpand 函数来完成的。dictExpand 函数的参数有两个:一个是要扩容的 Hash 表，另一个是要扩到的容量.
下面的代码就展示了 dictExpand 函数的原型定义：
int dictExpand(dict *d, unsigned long size);
，我们就可以根据前面提到的 _dictExpandIfNeeded 函数，来判断是否要对其进行扩容。而一旦判断要扩容，Redis 在执行 rehash 操作时，对 Hash 表扩容的思路也很简单，就是如果当前表的已用空间大小为 size，那么就将表扩容到 size2 的大小。
当 _dictExpandIfNeeded 函数在判断了需要进行 rehash 后，就调用 dictExpand 进行扩容。这里你可以看到，rehash 的扩容大小是当前 ht[0]已使用大小的 2 倍:
dictExpand(d, d->ht[0].used*2);

而在 dictExpand 函数中，具体执行是由 _dictNextPower 函数完成的，以下代码显示的 Hash 表扩容的操作，就是从 Hash 表的初始大小（DICT_HT_INITIAL_SIZE），不停地乘以 2，直到达到目标大小:

static unsigned long _dictNextPower(unsigned long size)
{
    //哈希表的初始大小
    unsigned long i = DICT_HT_INITIAL_SIZE;
    //如果要扩容的大小已经超过最大值，则返回最大值加1
    if (size >= LONG_MAX) return LONG_MAX + 1LU;
    //扩容大小没有超过最大值
    while(1) {
        //如果扩容大小大于等于最大值，就返回截至当前扩到的大小
        if (i >= size)
            return i;
        //每一步扩容都在现有大小基础上乘以2
        i *= 2;
    }
}
